ساخت فلزیاب ساده
امروز با نحوه ی ساخت یک فلز یاب ساده آشنا می شوید که بر اساس آی سی تایمر معروف ( ۵۵۵ ) طراحی شده است. هرچند این فلزیاب یک فلز یاب حرفه ای نیست و برای کاربرد های اکتشافی مورد استفاده قرار نمی گیرد اما این فلز یاب می تواند برای آشنایی با ساخت فلز یاب ها ، نحوه ی عملکرد آنها و همین طور ساخت دستگاه های اسکن افراد ( Metal Detector ) مورد استفاده قرار بگیرد. برد این فلز یاب در حدود ۱۰ سانتی متر است و برای برد های بالاتر باید از مدار های فلزیاب حرفه ای تر استفاده نمایید.
برای دیدن مدار و توضیحات بیشتر به ادامه مطلب مراجعه فرمایید:
ا

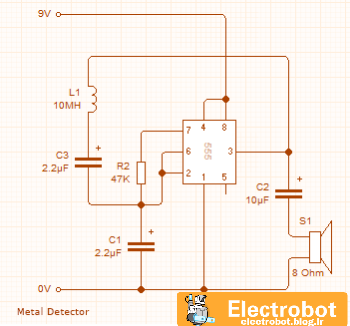

در بالا ، شماتیک این مدار فلز یاب ساده را مشاهده می کنید.
قطعات مورد نیاز :
آی سی تایمر ۵۵۵ ۱عدد
مقاومت ۴۷ کیلو اهم ۱ عدد
خازن ۲٫۲ میکروفاراد ۲ عدد
اسپیکر ۸ اهمی یا بازر
سیم لاکی ۰٫۲ میلی متر ۱۰۰ متر
برد سوراخ دار کوچک
باتری کتابی ۹ ولت ، کلید پاور ، مقداری سیم
کویل:
کویل در اغلب فلزیاب ها مهمترین نقش را ایفا می کند ، درست کردن یک کویل خوب می تواند دقت و برد فلزیاب شما را افزایش دهد و یک کویل بد نیز می تواند بهترین فلزیاب ها را ناکارآمد کند.
برای درست کردن کویل باید یک دایره به قطر ۷ سانتی متر را برش دهید و ۲۹۰ دور سیم ۰٫۲ لاکی را به دور این دایره بپیچانید. سعی کنید تا حد امکان ارتفاع کویل کم باشد و کویل پهن تر باشد ، یعنی در نهایت شکل کویل شبیه به شکل CD باشد که ضخامت کمی دارد اما پهنای بیشتری دارد. پس از پیچیدن کویل فلزیاب ۲ سر آن را آزاد بگذارید و سعی کنید با کمک چسب مانند چسب چوب ، استجکام کویل را افزایش دهید. در صورتی که فاصله کویل تا مدار زیاد است می توانید از کابل های RG59 ( قابل تهیه از مغازه های فروش دوربین مداربسته ) برای کاهش نویز استفاده کنید.
برای بستن این مدار می توانید از یک تکه برد سورخدار استفاده کنید. به علت اینکه تعداد قطعات این برد کم است ، به سادگی بر روی برد سوراخدار قابل پیاده سازی است. شکل مدار نهایی به شکل زیر خواهد بود. مدار را طبق شماتیک بالا ببندید . کویل ساخته شده را به جای سلف ۱۰ میلی هانری قرار دهید . می توانید به جای اتصال مستقیم کویل ، از یک ترمینال بر روی PCB استفاده نمایید و کویل های مختلفی برای دستگاه بسازید. به فرض مثال برای اجسام بزرگتر می توانید یک کویل ۲۵۰ دور با قطر ۹ سانتی متر با استفاده از سیم ۰٫۲ بسازید که برای اجسام بزرگتر مناسب است.
این مدار می تواند فلزات مختلف و آهنربا ها را پیدا کند و با قرار گرفتن کویل مدار بر روی فلز ، مدار فلزیاب شروع به تولید صدا از طریق اسپیکر می کند.
